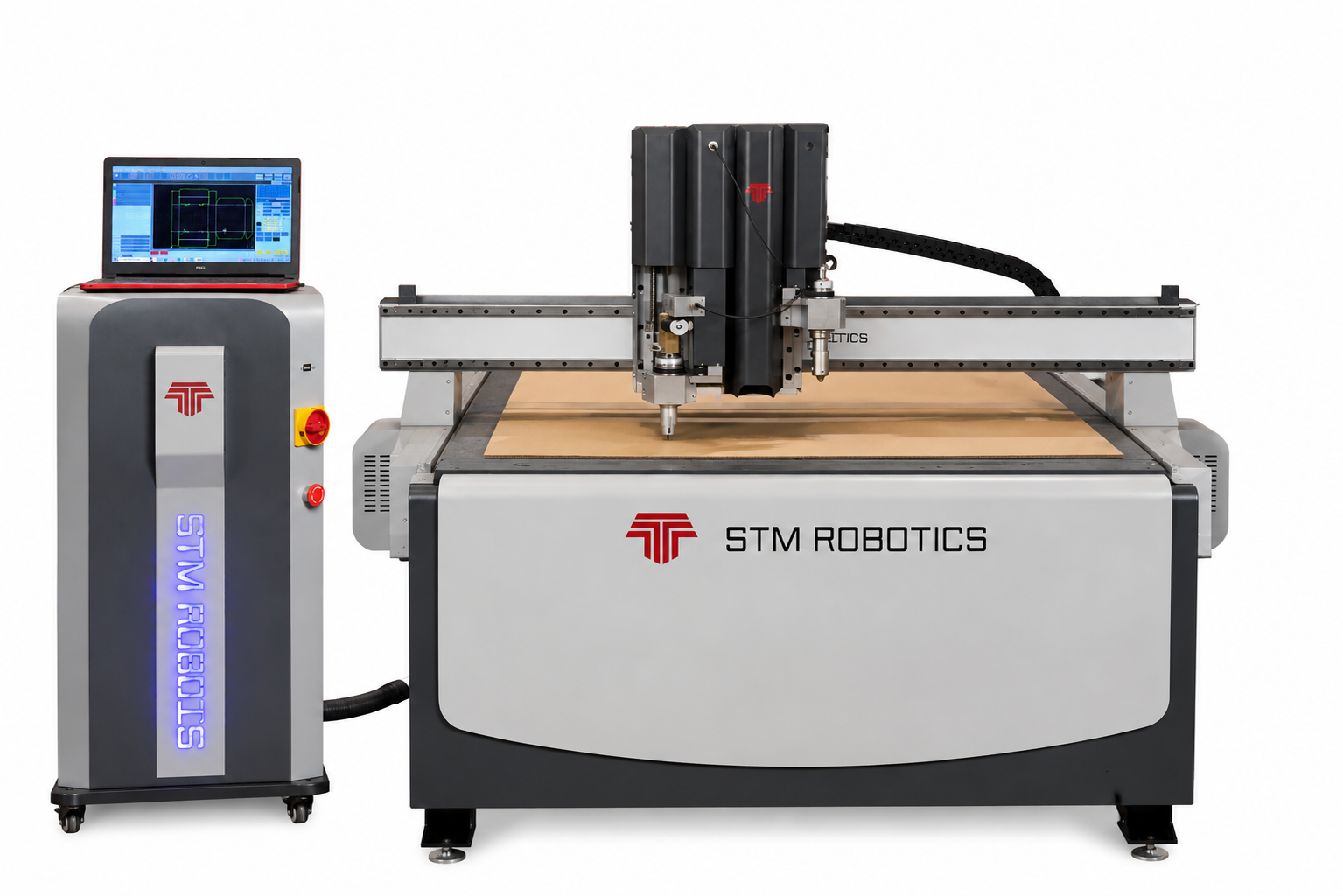

Mesa de Corte CCD · MC1325 · cama plana
STM-MC1325-CCD-HTT
Corte digital en frío, alineación sobre material impreso y procesos especializados en una plataforma sin spindle.
Considera HTT cuando necesitas cortar, hendir, hacer corte en V, kiss-cut o arrastre sobre materiales compatibles y el fresado no forma parte de tu proceso.
- Cámara CCD
- Navaja oscilatoria
- Herramientas configurables
La razón de este modelo
Corte y acabado digital sin añadir fresado a la configuración.
HTT reúne la cámara CCD, la navaja oscilatoria y herramientas seleccionadas según el proceso. Así puede concentrarse en corte en frío, registro sobre material impreso y operaciones de acabado digital.
Trabaja materiales colocados individualmente sobre una cama plana con sistema de sujeción de vacío seccionado por zonas. Las zonas no utilizadas pueden cerrarse para concentrar la succión donde se encuentra el material.
La diferencia práctica: HTT no incorpora spindle. Si tu trabajo principal requiere fresar materiales rígidos, conviene revisar otra configuración o tecnología.
Capacidad → beneficio
Lo que HTT aporta a tu proceso.
Corte en frío
La navaja oscilatoria realiza cortes sin aplicar calor al borde del material.
La compatibilidad, espesor y acabado se confirman con tu material.Corte a registro
La cámara CCD ayuda a alinear el corte con gráficos y marcas impresas.
El resultado depende del archivo, impresión, material y calibración.Procesos especializados
Puede configurarse para hendido, corte en V, kiss-cut o arrastre según el trabajo.
Las herramientas elegidas y su disposición física se definen para el caso.Producción desde archivo
Permite cambiar diseños y geometrías sin fabricar un troquel dedicado para cada forma.
En alto volumen repetitivo conviene comparar también el costo por unidad con troquel.

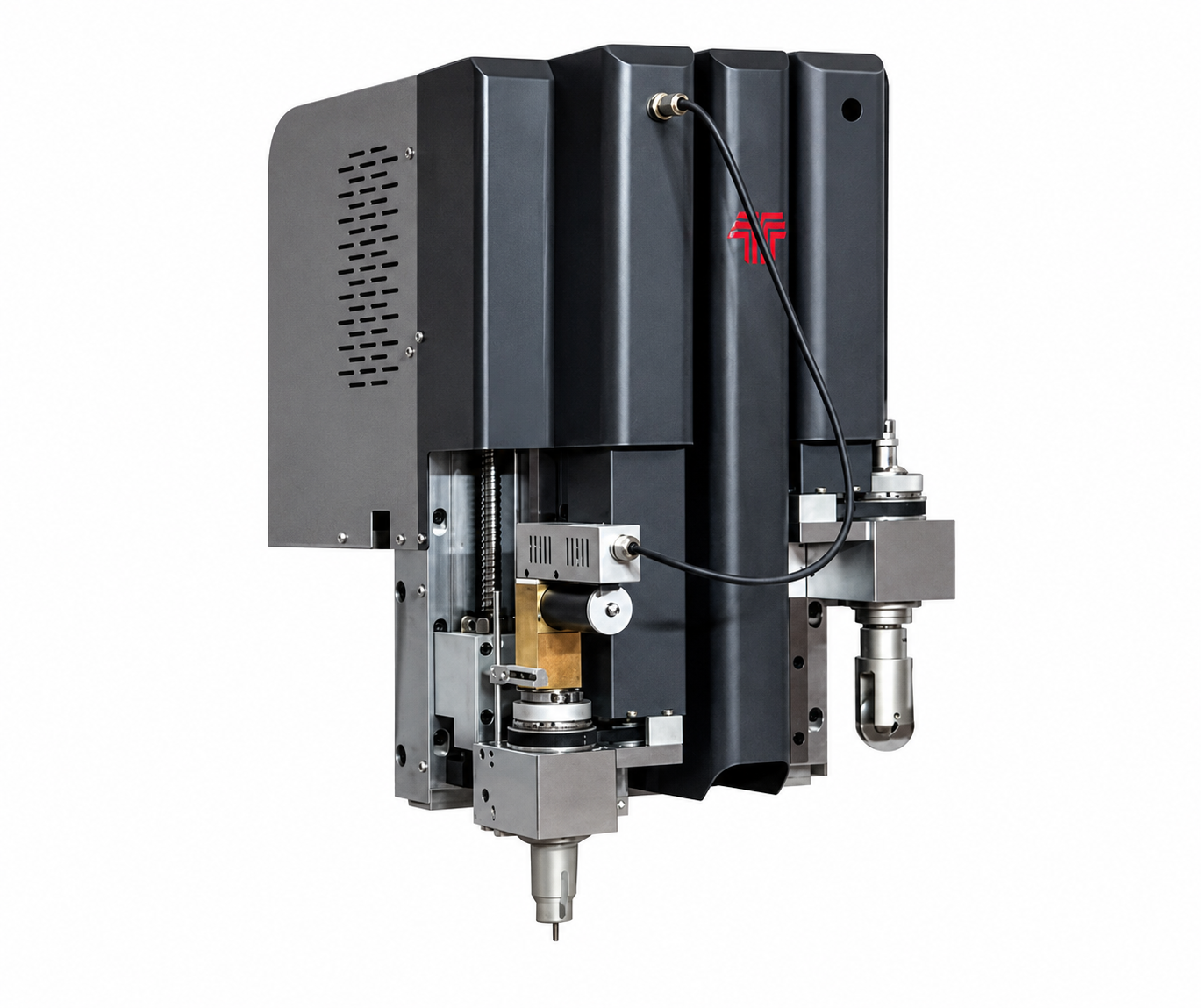

Cabezal HTT
Un sistema orientado a corte y acabado digital.
La cámara CCD aporta alineación sobre material impreso; la navaja oscilatoria cubre corte en frío; las herramientas elegidas amplían el proceso hacia hendido, corte en V, kiss-cut o arrastre.
La configuración física y la selección final de herramientas se confirman según tu proceso antes de cotizar.
Configura el proceso
Herramientas disponibles para HTT.
Cada equipo MC1325 HTT incluye dos herramientas a elección del cliente según su proceso. Las herramientas adicionales se cotizan y venden por separado.
Navaja oscilatoria
Corte en frío de materiales compatibles.
Rueda de plegado
Hendido y líneas de doblez.
Corte en V
Canales angulares para dobleces y ensambles.
Kiss-cut / corte medio
Corte sin atravesar el respaldo.
Navaja de arrastre
Corte de materiales delgados compatibles.
Reconoce tu trabajo
Aplicaciones que puedes evaluar con HTT.
Estas imágenes ayudan a reconocer tipos de trabajo relacionados. El resultado final depende del material, el proceso y la configuración elegida.
Empaque y prototipos
Corte, hendido y corte en V para cajas, prototipos y piezas preparadas para ensamble.
Publicidad visual
Corte de contornos, displays, gráficos y materiales impresos compatibles.
Displays y señalización
Piezas variables, geometrías digitales y trabajos que combinan corte y acabado.
Materiales por proceso
Una guía para evaluar, no una garantía universal.
El resultado depende de presentación, espesor, geometría, herramienta, archivo y acabado esperado. Cuando esas variables cambian la decisión, la prueba con material real es la referencia.
Corte en frío
KT board, PVC menor a 7 mm, papel, vinil, corrugado, imán, foamboard, coroplast, lona y cartón, sujetos a evaluación.
Hendido y corte en V
Cartones, corrugados y materiales compatibles cuando el trabajo requiere preparar dobleces o ensambles.
Kiss-cut y arrastre
Viniles con respaldo, etiquetas, papel y otros materiales delgados compatibles.
Corte a registro
Material impreso cuya alineación pueda resolverse mediante cámara CCD y un archivo adecuado.
Sistema incluido
Los auxiliares necesarios forman parte del paquete MC1325 HTT.
Bomba de vacío
Genera la sujeción sobre la cama seccionada por zonas mediante una bomba incluida de 7.5 kW.
Chiller
Incluido como parte del sistema necesario para la operación del equipo.
Compresor de aire
Incluido como parte del sistema necesario para la operación del equipo y aporta el suministro de aire requerido.
Ficha técnica
Especificaciones técnicas.
- Área de trabajo X, Y
- 1300 × 2500 mm
- Altura en eje Z
- 100 mm
- Sujeción
- Cama de vacío seccionada por zonas
- Bomba de vacío
- 7.5 kW
- Velocidad máx. de desplazamiento
- 90 m/min · no equivale a velocidad de corte
- Frecuencia de navaja oscilatoria
- 15,000–20,000 RPM
- Precisión del equipo
- ± 0.05 mm/m
- Alimentación eléctrica
- 220 VAC trifásico · 60 Hz
- Peso
- 1,200 kg
- Dimensiones externas
- 2000 × 3100 × 1650 mm
- Formatos soportados
- JPG, BMP, DWG, DXF, PDF, HPGL y código G
Estos datos describen la plataforma. Material, herramienta y condiciones de trabajo determinan el resultado real.
Antes de definir la configuración
Concentramos aquí lo que debe confirmarse.
- Material y resultado: presentación, espesor, geometría, archivo y acabado esperado.
- Herramientas: cuáles dos se incluyen y cuáles adicionales se cotizan por separado.
- Configuración física: montaje, posiciones y forma de alternancia.
- Instalación: condiciones eléctricas, aire y preparación del sitio.
- Propuesta comercial: configuración final y precio con un asesor.
Preguntas frecuentes
Lo esencial antes de consultar HTT.
¿Qué distingue a HTT dentro de MC1325?
Se concentra en corte en frío, corte a registro y procesos especializados mediante herramientas configurables. No incorpora spindle.
¿Cuántas herramientas incluye?
Incluye dos herramientas a elección del cliente según su proceso. Las adicionales se cotizan y venden por separado. La selección final se confirma según tu proceso antes de cotizar.
¿La lista de materiales garantiza compatibilidad?
No. Es una orientación inicial. El desempeño se confirma con el material, la herramienta y el resultado que necesitas.
¿Cuándo conviene realizar una prueba?
Cuando el material, espesor, acabado, tolerancia o proceso cambian la decisión de compra.
Ventas Maquinaria CNC
Revisa si HTT corresponde a tu material y proceso.
STM puede ayudarte a definir las herramientas, revisar la conveniencia de una prueba y preparar la configuración comercial correcta.
